一、項目背景
某鋼鐵有限公司主要產品有高檔軸承鋼、齒輪鋼、彈簧鋼、易切削非調質鋼、系泊鏈鋼、連鑄合金大圓坯、簾線鋼、特厚鋼板、管線鋼、耐磨鋼、高強鋼、壓力容器鋼、船舶及海洋工程鋼、模具鋼等,廣泛應用于交通、石化、機械、海工、風電、橋梁等行業。- 高端軸承市場占比85%,連續20年全國第一,連續12年世界第一
- 高檔汽車用鋼市場占有率75%,連續14年全國銷量第一
- 風電用鋼、系泊鏈用鋼市場占比分別達到87%和93%
二、系統升級需求
現階段鋼廠工業控制系統服務器設備眾多,由于工業應用業務內容的差別,存在服務器的計算資源利用分配不均,網絡繁雜紊亂等情況,其面臨問題主要包括:
- 難管理
多種工控機和服務器分布于廠區不同位置,想了解設備的運行情況,只能通過現場實地查看的方式,管理十分不便。 - 難維護
多種的操作系統和工業應用軟件的運維需要大量繁雜的資源庫,同時硬件的故障維護、升級或擴容時需要停機進行操作,對于工業應用的正常使用有很大影響。 - 難穩定
為保證系統安全性和可靠性,工控服務器一般采用雙機熱備的方式,應用服務器一般采用負載均衡或冷備方式,安全性和可靠性雖然得到提高,但備機系統資源平時并沒有利用到,浪費了備機系統資源,資源利用率低,同時也增加了維護成本以及維護工作量。部份工控服務器系統壓力低,系統資源沒有得到充分利用;部分工控服務器壓力高,系統穩定性難以保證。 - 難識別
網絡設計繁雜,難以快速確定故障點。工業控制網絡包含星狀網絡、環裝網絡等多種方式,過多的網絡節點會導致網絡設計復雜,一旦發生網絡不穩定的現象,無法及時有效的確定網絡故障點,影響生產。 - 難升級
工業應用多數生命周期在15年左右,而傳統的上位機或服務器的生命周期在5-10年,當這些上位機或服務器運行到一定時間后會出現網卡,內存、硬盤等故障。由于工業應用和操作系統的強相關性(如:DeltaV 7.0只能運行在Windows 2000系統中),一旦硬件發生問題,很難找到可以支持原系統驅動的硬件,只能承受大量的成本來提升工業應用的版本。
三、方案
1、描述為解決鋼廠工業控制網絡現階段面臨的各項問題,提高服務器的穩定性,延長工業應用的生命周期,提升資源的使用率,降低設備采購成本,提高業務的連續性以及為將來新的工業應用系統建設提供一個靈活的資源使用平臺,需要建立工業數據中心。
隨著德國工業4.0,中國制造2025等國家戰略的推出,以及云計算、虛擬化等新技術、新應用的大規模使用,工業控制系統也逐漸由單機走向互聯、由自動化走向智能化,工業應用的集中管理,工業數據的集中收集成為了IT/OT兩化融合的架構基礎。
Rockwell工業數據中心(IDC)應運而生,正是符合上述要求的數據平臺。
2、系統架構

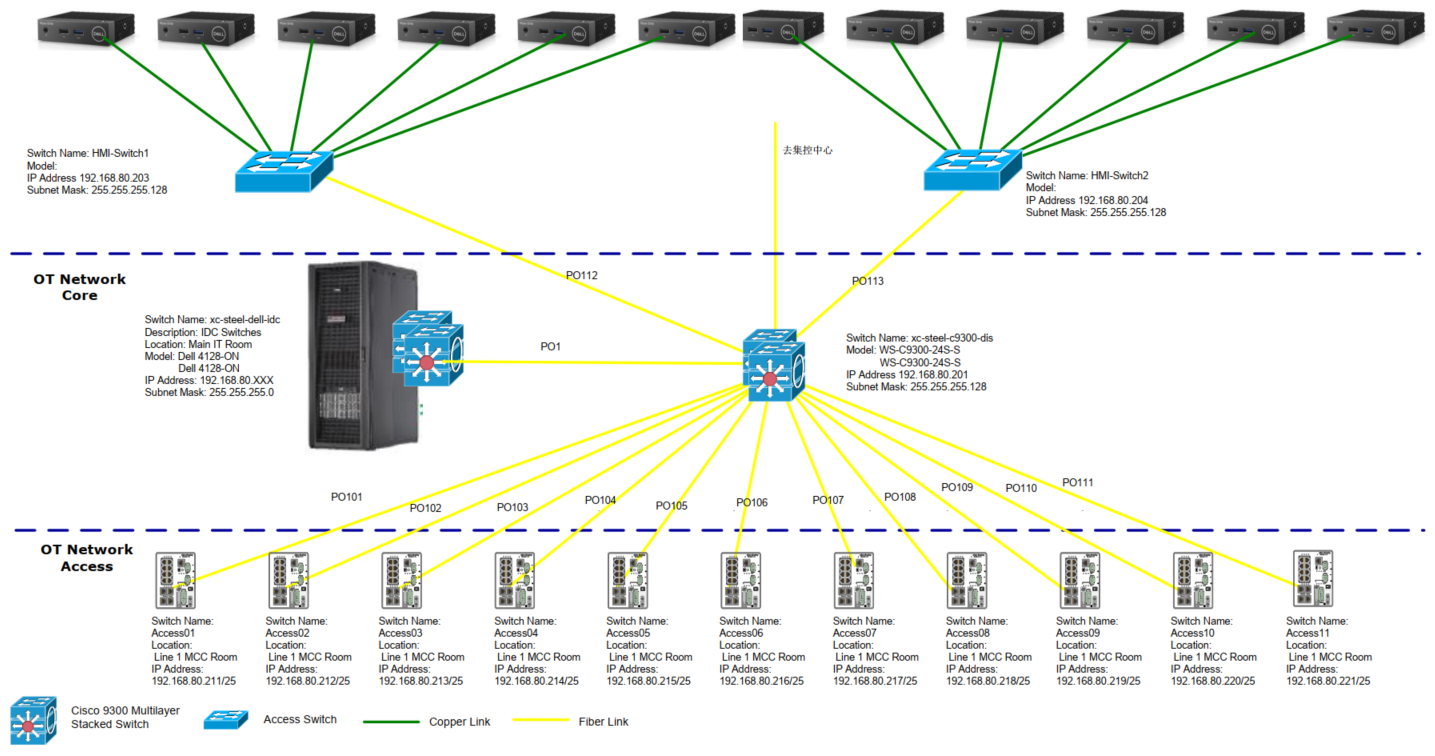

整體硬件架構圖如下:
3、軟件清單
- 軟件:Vmware vCenter
- 軟件:Vmware vSAN
- 軟件:VMware vSphere
4、方案優勢
Rockwell工業數據中心(IDC)解決方案優勢如下:
- 快速部署,增加業務響應速度
對于傳統工業應用設備,從設備到貨到設備使用需要經歷很長的時間,包括上架,加電,系統規劃,操作系統安裝,工業應用軟件安裝等一系列的工作,而Rockwell工業數據中心采用預配置方案,只需要前期做好詳細評估,在出廠前即可完成上架、集線、系統安裝、虛擬機建立等操作實現快速部署的。
- 減少設備數量、提高投資保護
采用虛擬化的方式可以有效減少設備的采購數量,打破“一臺服務器一個工業應用程序”的傳統體制,數據中心可以把所有的計算資源全部放到一個池子里,各工業應用程序根據實際性能從池子里抽取自己所需資源,實現投資利用的最大化,有效解決了資源利用不足的問題。
- 減少占用空間,提高空間利用率
采用Rockwell數據中心的解決方案可以使用瘦客戶機替代原有的PC,減少設備占用空間。
- 減少電力消耗,節能減排
Rockwell工業數據中心采用整合的方式,有效減少設備采購數量,減少采購數量意味著降低電能消耗,幫助企業實現節能減排的目的。
- 集中管控,提升性價比
根據IDC研究報告,企業每采購一元的硬件,將花費3元對其進行管理,傳統的工業控制網絡忽視了對其中占據70%以上的成本運營管理,采用Rockwelll工業數據中心的集中管控方式,將降低30%以上的運營成本,同時Rockwell還提供了“日不落”的遠程監控管理服務,幫助客戶提升管理效率,降低人員成本及工業系統宕機風險。
- 提升工業應用系統的可靠性
工業控制系統的穩定性和可靠性是核心要素,Rockwell的工業數據中心方案集成高可用性技術,通過計算服務器集群、虛擬機遷移、虛擬機備份服務、虛擬機災難恢復等真正實現工業應用的可靠性要求。 延長工業應用生命周期 Rockwell工業數據中心采用虛擬化架構,可以兼容包括Windows 2000、Windows XP等老舊操作系統,可以在不對工業應用進行升級的前提下,延長工業應用的生命周期。
- 提升工業應用的安全性
Rockwell工業數據中心中融合IDS/IPS、日志管理、日志監控等安全模塊,可實際提升工業應用使用過程中的安全性。
四、項目成果
使用Rockwell工業數據中心(IDC)后, 解決了鋼廠工業控制網絡現階段面臨的各項問題,提高服務器的穩定性,延長工業應用的生命周期,提升資源的使用率,降低設備采購成本,提高業務的連續性。

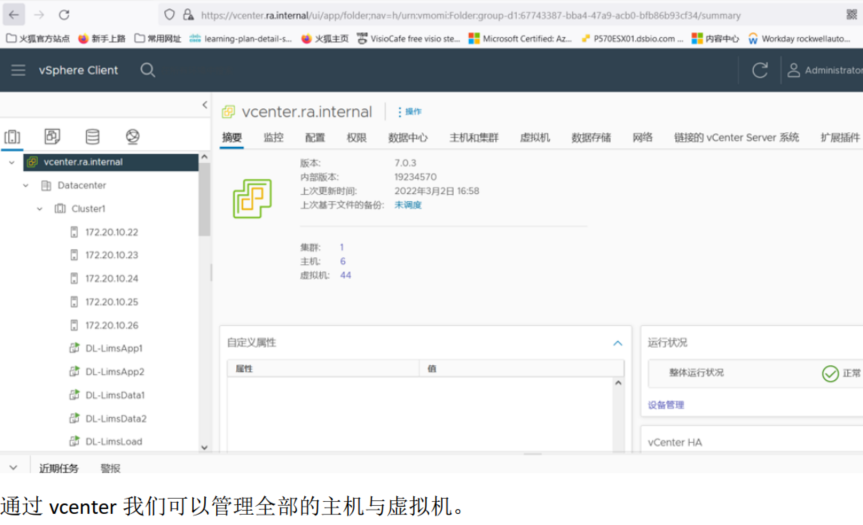

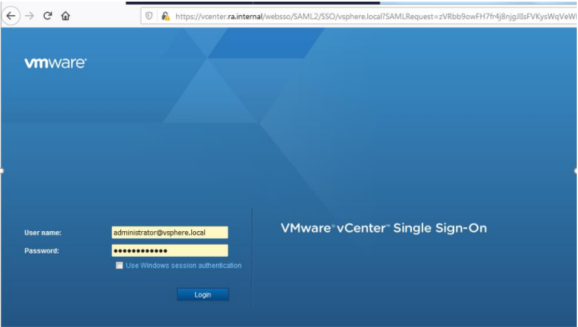

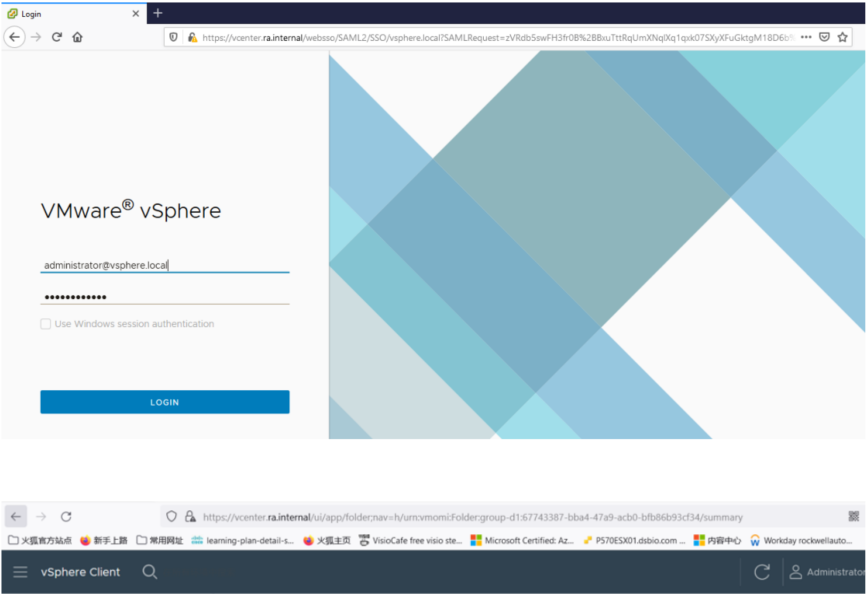

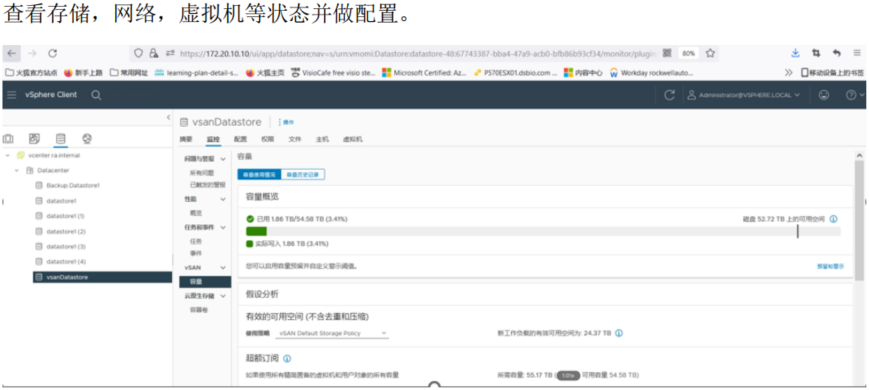

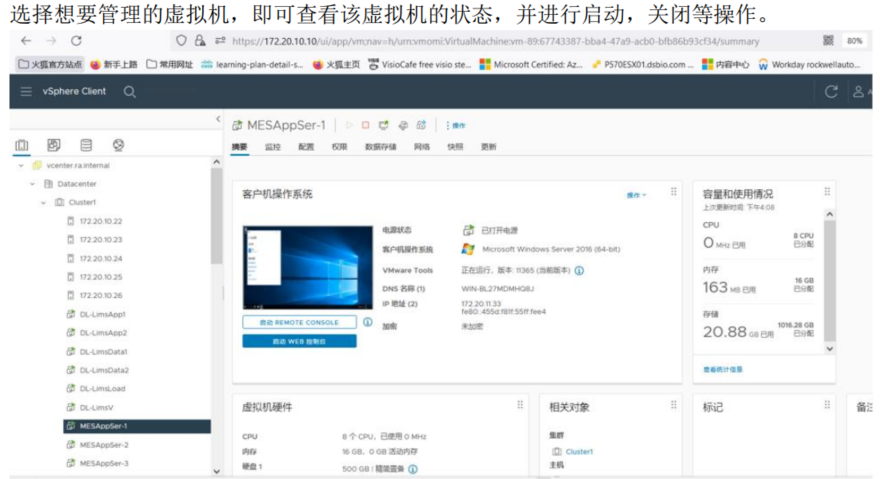

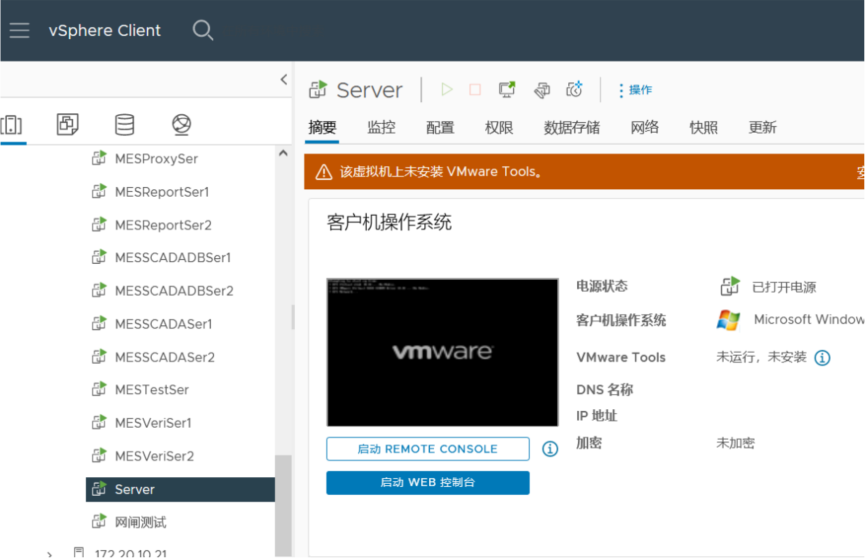

通過Vcenter管理IDC、管理主機、管理虛擬機,具體畫面如下:
