鋼鐵

某外資金屬制造公司燒結爐配方功能升級改造
丨項目簡介:

某金屬制品公司位于蘇州市園區,本工程主要是針對一號退火爐主控室操作系統,監控系統升級改造,實現監控系統一管理,操控風格統一等。

主要完成一號燒成爐包括主畫面、慢速升溫、快速升溫、報警畫面、配方畫面、參數畫面、Bypass 畫面、IO list 監控畫面,以及后道包裝工程其它畫面及程序編制、測試與現場調試等工作。



丨技術運用:



FactoryTalk View SE數據采集和監控、圖形界面設計、報警管理、歷史數據記錄、安全性等功能的運用。



丨系統架構圖:





丨安全權限概述:

本項目監控系統為新舊監控系統同時進行人機交互,因此設置了安全權限控制系統,分別為只監視和可見可控兩種模式。當?shù)侨氲挠脩魹?OP 時,操作員只可以執行畫面切換、數據、狀態監視、趨勢調取監視功能,其他禁用;當?shù)侨氲挠脩魹?Admin 時,操作員可以執行畫面切換、數據輸入、配方輸入和下載、狀態監控、趨勢調取監控功能。


丨畫面結構概述:

一號退火爐監控畫面結構由緊急操作畫面、信號操作畫面、系統診斷畫面、趨勢畫面、報警畫面等組成,采用 HMI 操作員站來顯示和控制各監視和操作畫面,使用計算機鍵盤、鼠標進行操作。

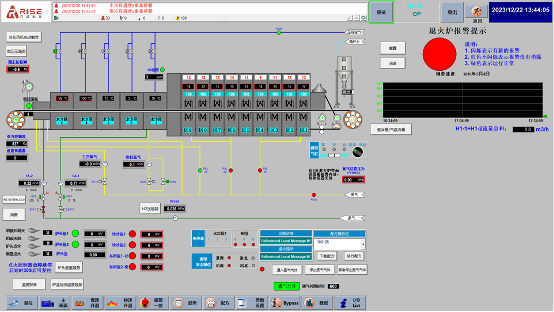

丨主畫面

主畫面主要監控 1 號退火爐溫度狀態、畫面參數值變化以及控制電磁閥門的開度和配方的下載運行。
