生命科學
GMP區域HVAC控制
高性能的控制部件
- 在各空調機組部署Allen-Bradley最高性能控制器ControlLogix系列，其具備32位運算能力，提供高性能、大內存以及高單機可用性(平均超過10年的無故障運行時間)
- ControlLogix系列控制器具備體積小、分辨率高、支持熱插拔、規格配型選擇廣泛等多種優勢
支持“即插即用”的高速工業以太網架構
- 100M的Ethernet TCli/Ili網絡，向上位機服務器及客戶端等IT層設備及應用提供高速的數據網絡接入
- 100M工業以太網帶寬，最新的Stratix交換機提供高速數據傳輸總線。
- 聯網設備通過Ili地址配置可快速接入，便于未來設備橫向或縱向擴展(即產線擴容或工藝段延伸)
- 應用Cisco技術的Stratix工業級交換機，提供管理界面以及Qos帶寬管理功能，可方便規劃數據帶寬，更有效的利用網絡性能
總體系統特性
系統硬件
- QBMS系統在硬件、網絡上完全獨立，在硬件上采用完全獨立的配置。
- 采用高性能ControlLogix控制器，QBMS系統為每一個空調機組配置獨立的控制器
- 采用支持“即插即用”，并符合IEC 61158標準的Ethernet/Ili工業以太網;實現設備的快速接入以及便利的 擴展。 - 采用高性能的，基于CISCO技術的工業Stratix交換機;實現高速、可靠的系統網絡。
系統軟件
- QBMS系統在軟件及IT組件上完全獨立，軟件和相應IT組 件也上采用完全獨立的配置。

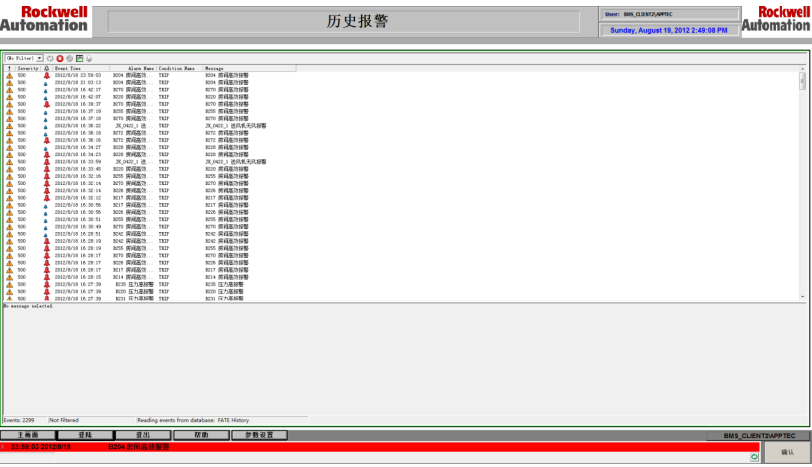

- 具備21 CFR liart 11合規白皮書的FactoryTalk View SE上位機應用軟件;
- 高性能的KeliServer Enterlirise軟件實現最大程度的第三方設備接駁。
- 系統工程 - 采用預驗證的軟件模塊庫GliAS;減少項目過程中CSV的工作量并便于未來系統的改動及升級。
- 采用標準的現場設備接入模塊;減少與現場設備連接的風險及時間。
- 全集成的計算機化系統驗證，與系統工程緊密結合的計算機化系統驗證服務。

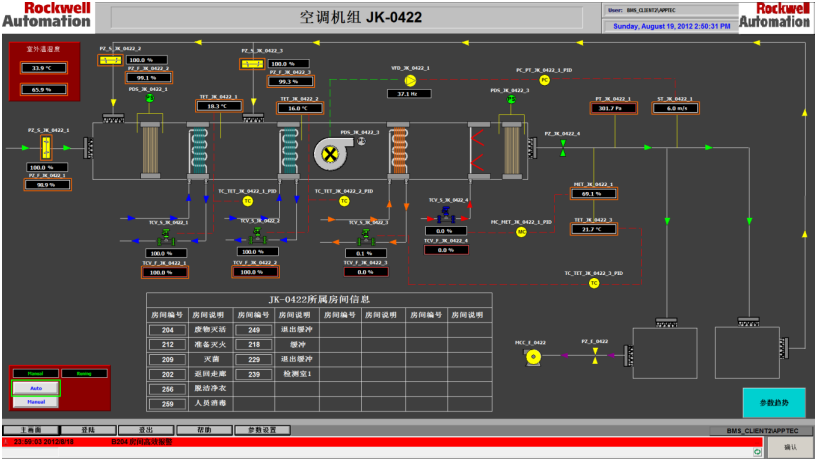

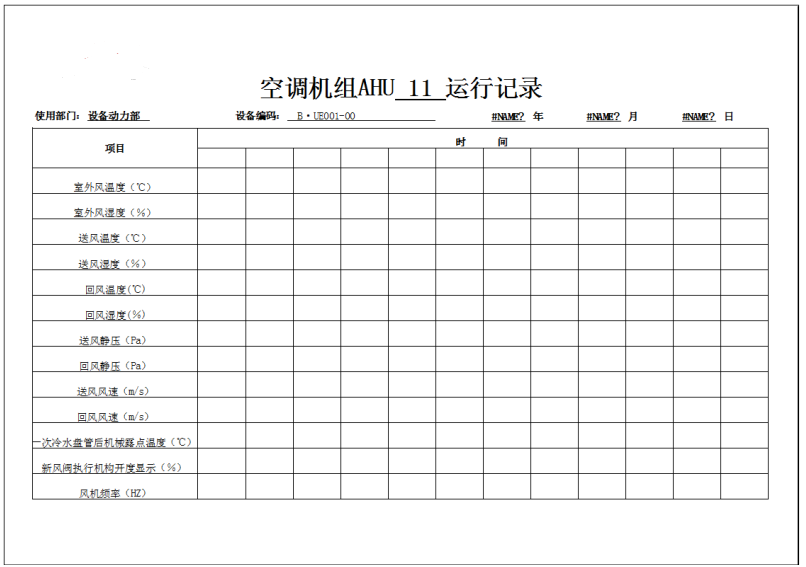

溫度&濕度控制
- 當風管溫度低于設定值時，打開熱盤管進行加熱升溫，關閉一次冷盤和二次冷盤;當風管溫度高于設定值時，首先關閉加熱盤管并打開二次冷盤進行調節，當二次冷盤全開仍不能將風管溫度降到設定值時，打開一次冷盤繼續冷卻降溫，直至風管溫度與設定值平衡。
- 當風管濕度低于設定值時，打開加濕盤管進行加濕，關閉一次冷盤和二次冷盤;當風管濕度溫度高于設定值時，首先關閉加濕盤管并打開二次冷盤進行除濕，當二次冷盤全開人不能將風管露點降到設定值時，打開一次冷盤繼續除濕，直至風管露點溫度與設定值平衡。
- 當室外環境處于極端情況下時(例如高溫高濕狀態)，溫度liID將進行降溫作用，同時濕度liID將進行除濕作用，此時控制器將比較兩個liID對冷盤管的開度輸出，以較大者為準。此種情況下勢必導致過降溫或過除濕的情形出現，對于過降溫的情形溫度liID會要求熱盤管打開進行加熱升溫，對于過除濕的情形濕度liID會要求加濕盤管打開進行加濕。因此在這種情況下，為了保證溫濕度指標，系統出現耗能的狀況是無法避免的。
- 冬季使用預加熱段回路。當預加熱段后的溫度低于10 ℃時，打開預加熱回路進行加熱。當預加熱段后的溫度不低于10 ℃時，關閉預加熱回路。

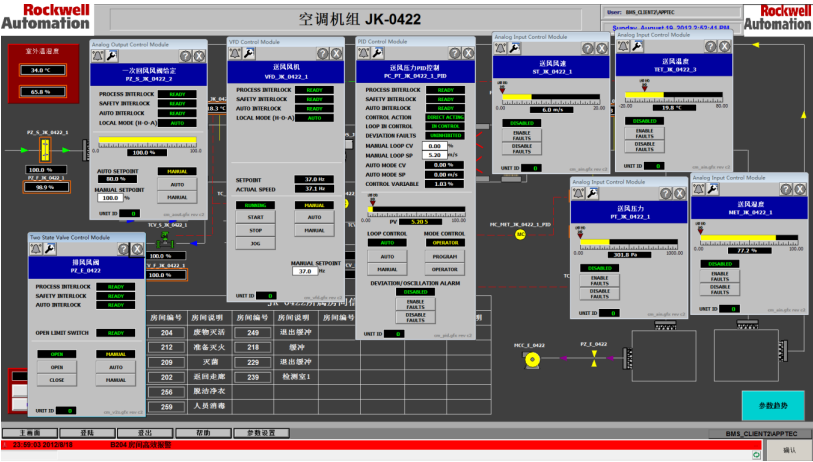

壓力控制
- 將一專門的liT 安裝于典型房間高效送風末端的送風支管上，對變量進行測量并將該值傳輸給控制器，在控制器 中同定位點輸入值進行比較計算后，將控制信號發送給VFD 控制器，從而改變AHU 送風機的速度。
- 將一專門的liT 安裝于最不利環路末端1/3處，對變量進行測量并將該值傳輸給控制器，在控制器 中同定位點輸入值進行比較計算后，將控制信號發送給VFD 控制器，從而改變排風機的速度。
冷水機組控制功能
正常運行模式
- 開啟冷凍水管道閥門
- 根據水泵的累計運行時間及故障信息，選擇本次運行的冷凍水泵，根據供水壓力自動調節運行頻率;
- 啟動冷水機組(水溫低于一定值時，可不運行)
- 根據水泵的累計運行時間及故障信息，選擇本次運行的冷卻水泵，通過冷卻水壓力自動調節運行頻率;
- 根據冷卻水溫運行冷卻水塔
- 停止順序與啟動順序相反
冷卻水溫控制
- 夏季通過投入冷卻水塔的數量，控制冷卻水溫
- 冬季通過停啟加熱器保證水溫不低于設定溫度
互鎖與故障切換
- 水泵與閥門互鎖
- 冷水機組與水泵互鎖
- 水泵故障停止后，自動切換無故障的水泵
