快消品

某食品包裝企業SLC升級ControlLoigx解決方案

升級解決方案

從SLC500到ControlLogix

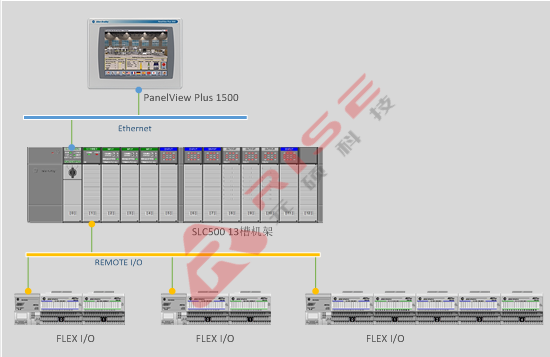

改造緣由:客戶需要增加96個AI信號點,現有機架為SLC500中最大機架,而且空槽位只有一個,空間緊湊,無法安裝擴展機架,原系統如下圖所示:


  • 從客戶角度考慮項目,簡化SLC升級
  • 將風險降至最低,縮短勞動時間(生產急,停機時間有限)
  • 在現有空間內,不打亂當前IO順序的情況下
  • 程序轉換工具縮短重新編寫控制器程序的時間
  • 保留現有網絡結構

使用Integrated Architecture Builder工具改善升級和規劃工作

新控制器系統的優點

  • ControlLogix系統是基于機架的系統,可以提供對使用順序控制、過程控制、運動控制和驅動控制的控制系統進行組態的選項,還可提供通信I/O 功能。
  • Controllogix 系統集中了Logix 通用平臺的多種優點---通用的編程環境、通用的通訊網絡、通用的控制引擎---提供了一個既能滿足您高性能應用需求又易于使用的環境。
  • Controllogix 系統在編程軟件、控制器和輸入輸出諸方面的緊密集成降低了在試運行和正常操作的開發成本和時間。

這套方案將:

  • 縮短轉換時間、降低勞動成本
  • 保留原有模塊IO順序
  • 降低項目成本
  • 縮短生產停機時間

分階段完成改造目標


  • 步驟1:備份 將舊系統程序備份,比對現有IO模塊接線圖,弄清對應設備
  • 步驟2:應用程序代碼轉換 通過RSLogix5000設計和配置軟件,可將現有RSLogix500程序轉換為RSLogix5000代碼

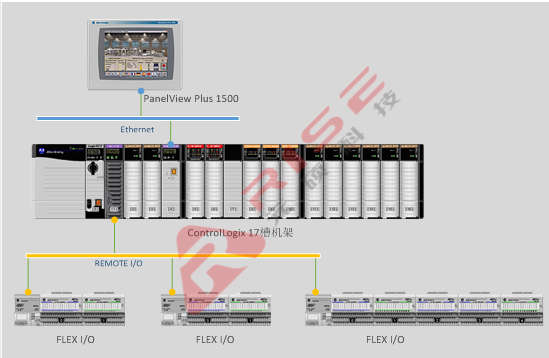

  • 步驟3:現場施工 拆除SLC500機架,安裝ControlLogix機架,根據原有的IO順利拆線接線,新系統圖如下:   3.png
  • 步驟4:程序調試

系統上電,將HMI程序中通訊路徑更改,并全面的進行功能測試

驗收

完成后交付成果包括:

  • 操作前的系統資料備份
  • 由客戶執行和驗證的操作測試
  • 客戶驗收單
  • 調試完成后,所有文檔包括程序和軟件版本說明文件
